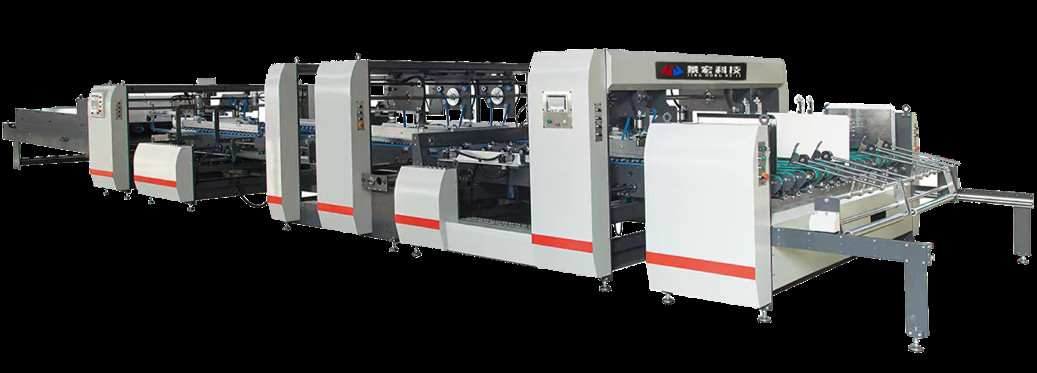

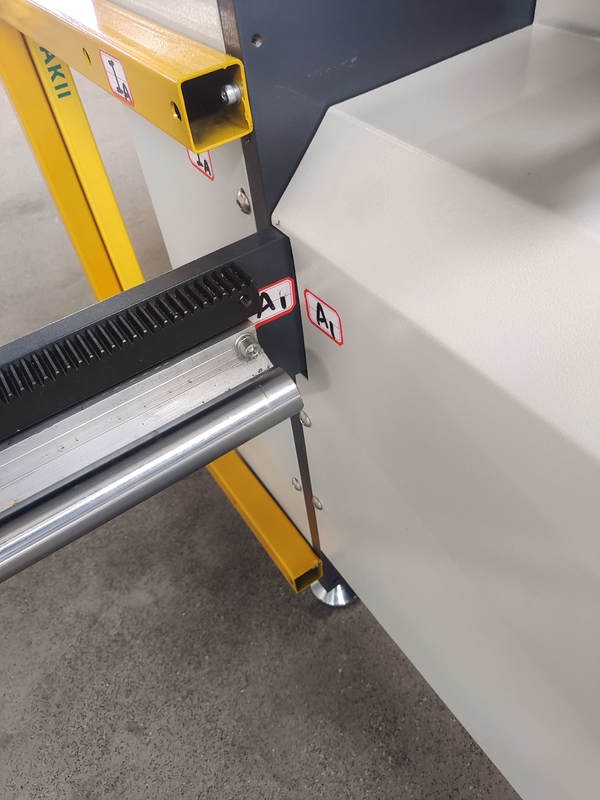

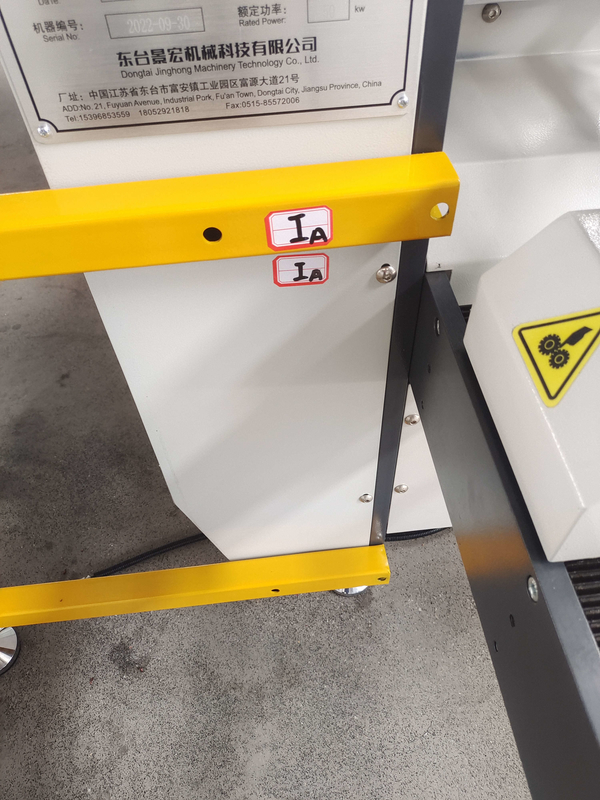

중형 상자 폴더 Gluer 기계 고속 420mm-2400mm 폭

고속 자동 폴더 접착제

JH-2400F-PCW

1.

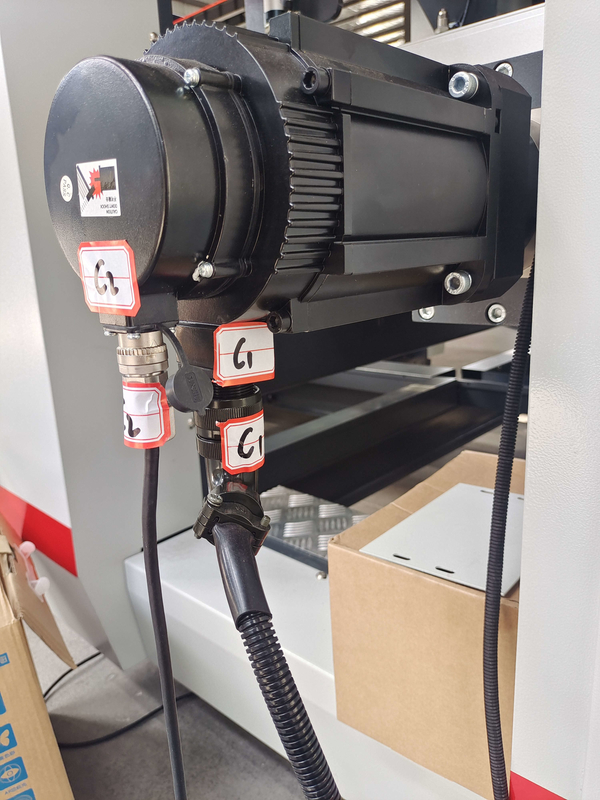

JH-2400PCW-F는 주로 중형 포장, 300g -800g 판지, 1mm-10mm 골판지 포장, 이중 접기 및 후크 바닥에 적합한 다기능 모델입니다.이 기계는 또한 이중 적층 및 E, CBA 5층 평면 압력 다이 커팅 또는 수성 인쇄 로터리 다이 커팅 홈 골판지 2중, 후크 바닥 모델을 생산할 수 있으며 전체 기계는 보다 다양한 변경 사항을 가지고 있습니다. 디버깅, 간단하고 편리한 조작.이 기계에는 고유한 판지 보정 로케이터, 연속 스태킹 상자 스냅 장치가 장착되어 있습니다.터치 터미널 및 PLC 운영 체제를 채택합니다(선택적 원격 온라인 진단 시스템).원격 제어 운영 체제를 갖춘 전송 구조는 그룹화 된 독립 모터 전송, 안정적인 작동, 소음 없음을 채택하고 상단 벨트 압력은 공압으로 조정됩니다.안정적이고 효율적이며 인간화 작업의 요구를 완전히 충족합니다.이 기계는 유럽 CE 표준에 따라 생산됩니다.이것기계에는 4/6포인트 시스템이 장착되어 있습니다.

2. 기술적인 매개변수:

A. JH-2400PCW-F 사양:

1) 적용 가능한 용지 품질: 흰색 판지(300-800gsm), 외장 및 적층 E, C/B/A.5층 골판지

2. 급지 방법: 흡입 벨트를 정확하고 자동으로 그리고 지속적으로 사용
3. 접착 기계 속도(MAX): 250m/min
4. 상자 폭: 420mm-2400mm
5. 기계적 치수(길이×폭×높이/MM): 23000×3100×2000/MM
6. 접착제: 용질
7. 총 중량(대략): 19.5T
8. 필요 전력: 약 47KW

B. 구성 요소:

피더 섹션, 측면 정렬 섹션, 후크 방지 섹션, 폴딩 성형 모듈, 프레스 및 카운팅 모듈, 컨베이어 섹션의 6개 모듈로 나뉩니다.

• 피더 섹션:

60mm 너비의 흡입 용지 공급 벨트 7개로 구성되어 있습니다.10mm 금속판을 수평으로 조정하여 너비를 설정하고 엠보싱 가이드 휠이 용지 출력 벨트를 안내합니다.제품 스타일에 따라 왼쪽과 오른쪽으로 이동할 수 있는 배플이 왼쪽과 오른쪽에 있습니다.용지 공급 부서에는 세 개의 용지 출력 칼이 장착되어 있습니다.페이퍼 나이프는 실제 샘플에 따라 비대칭 길이를 조정합니다.흡입 장치는 모터와 협력하여 용지를 빠르고 쉽고 지속적으로 자동 공급합니다.용지 공급부는 400mm 높이로 용지를 쌓을 수 있으며 상부 공급 압력은 공압식으로 되어 있어 원활한 골판지 공급이 가능합니다.작업자는 모든 작동 영역에서 급지 스위치를 제어할 수 있습니다.

• 측면 정렬 섹션:

3판 구조는 푸시 게이지와 사이드 게이지의 원리를 채택하여 비뚤어진 판지를 교정하여 부드럽고 매끄러운 공급을 보장합니다.

• 후크 방지

3판 구조, 상부 벨트가 주 구동 방식으로 원활한 용지 이송을 보장합니다.하단 벨트는 50MM, 상단 벨트는 30MM, 상단 압력 벨트는 다른 판지 두께에 적응하기 위해 공압식으로 위아래로 움직입니다.anit-hook 시스템을 갖추고 있으며 4/6 포인트 시스템과 협력하여 상자의 형성이 좋은지 확인합니다.

• 후크 방지:

3판 구조로 상부 벨트는 폭 30mm의 메인 구동 방식이고 하부 벨트는 폭 50mm로 원활한 용지 이송을 보장합니다.

• 접는 성형 모듈

3판 구조, 상부 벨트가 주 구동 방식으로 원활한 용지 이송을 보장합니다.50mm 하단 벨트와 60mm 너비의 목발로 구성됩니다.왼쪽과 오른쪽은 두 번째 접는 선이 180도 완성되고 네 번째 접는 선이 180도 완전히 합쳐지며;왼쪽 및 오른쪽 가이드 휠은 ​​다른 위치에 따라 조정되어 접는 상자를 더 부드럽게 일치시킵니다.하부 베어링은 벨트가 올바르게 작동하도록 지지하고 안내합니다.폴드 벨트는 독립적으로 구동되며 폴드 벨트의 속도는 독립적으로 조정될 수 있으므로 제품에 접착제 오정렬이 없습니다.

• 프레스 및 카운팅 모듈:

위와 더 낮은 전송은 길이를 조정할 수 있습니다;상자의 접힘 과정에서 발생하는 오류를 수정하기 위한 정렬 장치가 장착되어 있으며, 상자 양쪽의 접힘선은 편평화 장치에 의해 5단 상자가 생성될 때 편평화 및 수정될 수 있습니다.바닥 페이스트 상자를 생산할 때 공압식 전면 차단 장치가 장착되어 있습니다.지속적인 자동 상자 축적 방법은 상자가 운반 부서에 깔끔하게 들어가는 것을 보장합니다.그것은 전기 카운터 자동 장치를 채택합니다;공기압 시스템과 압력 이송 시스템을 갖추고 있습니다.누르는 바퀴는 다른 상자 유형과 종이 품질에 따라 조정되어 상자 누르기를 더 완벽하게 만들 수 있습니다.

• 컨베이어 섹션:

독립적인 상부 및 하부 주요 전송 구조를 채택하여 상부 가압 벨트는 생산 상자의 길이에 따라 앞뒤로 움직일 수 있으며 입력 공급 벨트는 부드럽고 온건하며 완제품을 분쇄하지 않습니다.균형 잡힌 프레싱, 깔끔한 운반, 완벽한 품질 보장;운반 부분의 속도는 주 기계의 실행 속도와 일치합니다.전기 제품은 자동으로 조정되며 수동 작동 및 속도도 선택할 수 있습니다.두 세트의 전면 프레싱 및 페이퍼 프레싱 기능 장치가 있습니다.디버깅 및 작동은 간단하고 조정하기 편리합니다.

3. 주요 부품 목록

4. 예비 부품 목록
