기계를 접착하는 350g-800g 골판지 자동 접는 판지 상자

고속 자동 폴더 접착제

JH-1450AC

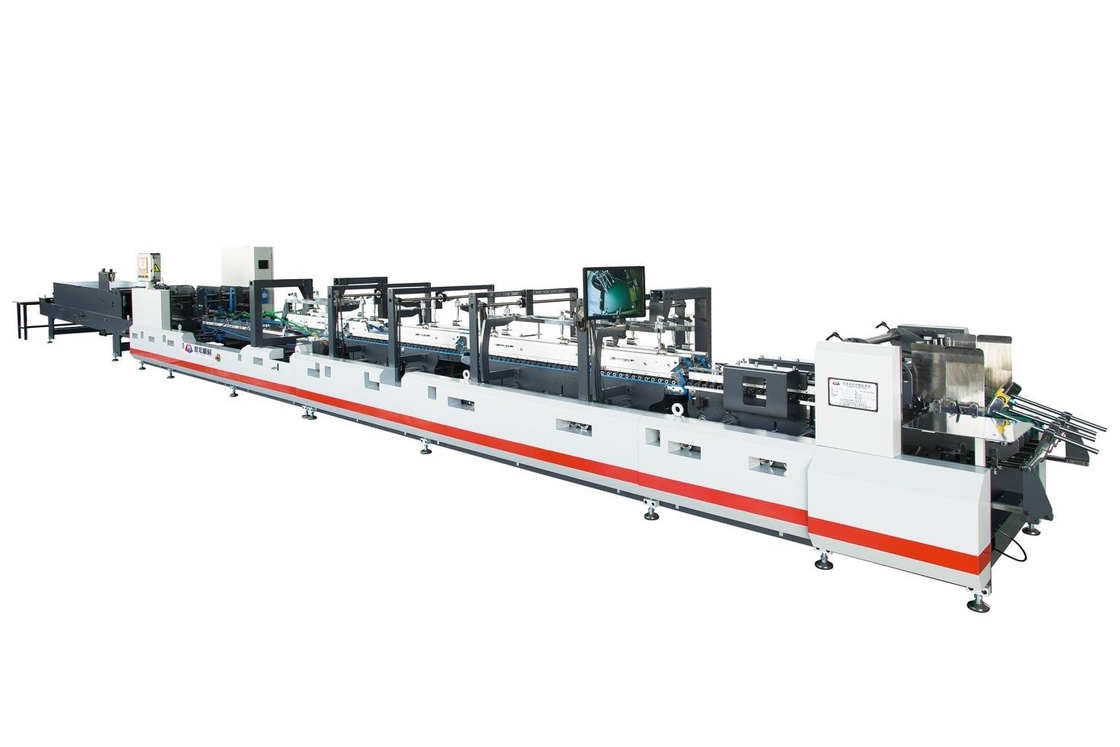

JH-1450 자동 골판지 폴더 글루어

1. 소개

JH-1450AC는 중형 기계로 주로 중형 포장, 350g-800g 판지, 1mm-5mm 골판지 포장, 이중 상자 포장에 적합합니다.이 기계는 또한 이중 적층 및 E, CBA 평면 다이 커팅 또는 수성 프린터 로터리 다이 컷 2중 상자를 생산할 수 있으며 전체 기계에는 더 많은 변화, 간단한 디버깅, 간단하고 편리한 작동이 있습니다.이 기계에는 고유한 용지 보정 로케이터, 트리밍 장치, 연속 스태킹 상자 정렬 장치가 장착되어 있습니다.터치 터미널 및 PLC 운영 체제를 채택합니다(선택적 원격 온라인 진단 시스템).원격 제어 운영 체계, 통신수는 컴퓨터 전시로 갖춰진 어떤 운영 지역든지에서 멈추기 위하여 기계 작동 범위를 통제할 수 있습니다, 전송은 독립적인 기어드 모터 드라이브, 내구성, 저소음, 전기 제어 패널, 안정적이고 효율적, 인간화 작업 요구를 완전히 충족시킵니다.

2. 기술적인 매개변수:

ㅏ.JH-1450AC 사양:

• 적용 가능한 용지 품질: 흰색 판지(350-800gsm), 적층 E, CBA 골판지.
• 급지 방법: 흡입 벨트를 올바르게, 자동으로 그리고 지속적으로 사용
• 상자 폭: 420mm-1450mm
• 기계적 크기(L×W×H/M): 16.488×2.3×1.6
• 접착제: 용질
• 총 중량(대략): 8T
• 필요한 전력: 약 23KW
• 기계적 속도: 240m/분

B. 구성 요소:

피더 섹션, 측면 정렬 섹션, 접착 섹션, 후크 방지 섹션, 폴딩 성형 섹션, 프레스 및 카운팅 섹션, 컨베이어 섹션의 7개 모듈로 나뉩니다.

• 피더 섹션

60mm 너비의 흡입 용지 공급 벨트 7개로 구성되어 있습니다.10mm 금속판은 폭을 설정하기 위해 수평으로 조정되고 용지 출력 벨트는 롤러로 안내됩니다.좌우측에 배플을 설치하여 제품의 스타일에 따라 좌우 조절이 가능하며;급지 부서에는 실제 샘플에 따라 비대칭 길이를 조정하기 위해 3개의 종이 출력 칼이 장착되어 있습니다.흡입 장치는 모터와 협력하여 빠르고 쉽게 지속적으로 자동으로 용지를 올바르게 공급합니다.용지 공급부는 최대 400mm 높이까지 용지를 쌓을 수 있으며 상단 용지 공급 압력은 공압식으로 골판지의 원활한 공급을 보장합니다.작업자는 모든 작동 영역에서 급지 스위치를 제어할 수 있습니다.

• 측면 정렬 섹션

2판 구조는 푸시 게이지와 사이드 게이지의 원리를 채택하여 비뚤어진 판지를 교정하여 원활한 공급을 보장합니다.

• 접착 섹션

모든 글루 실린더는 로드 및 언로드할 수 있습니다.하단 접착제 실린더는 좌우로 장착되어 있으며 용량이 커서 실제 상황에 따라 선택할 수 있습니다.접착제 실린더의 페이스트 볼륨은 조정 가능하고 안정적이며 유지 관리가 쉽습니다.제공된 접착 휠의 두께는 10mm-20mm이며 선택이 필요한 사용자 정의도 가능합니다.접착제 실린더는 접착 기능의 완성을 보장하기 위해 강력하고 내구성있는 재료로 만들어졌습니다.

• 걸림 방지 섹션:

고정밀 서보 제어 시스템에 의해 구동되는 특수 설계된 4/6 코너 시스템.따라서 하단, 전면 잠금 및 4/6 코너와 같은 특수 폴딩 기능을 구현하여 다양한 커버 및 4/6 코너 박스의 기능을 충족할 수 있습니다.

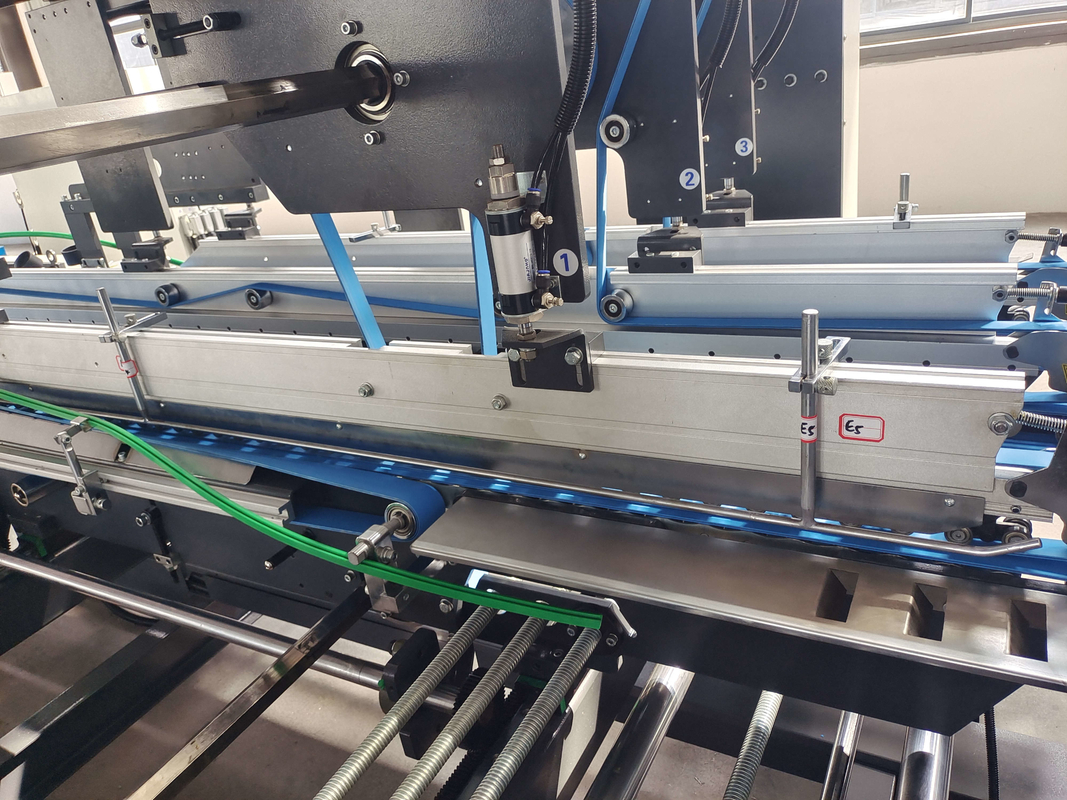

• 폴딩 성형 섹션

3판 구조, 상부 벨트가 주 구동 방식으로 원활한 용지 이송을 보장합니다.50mm 하단 벨트와 60mm 너비의 터닝 벨트로 구성됩니다.왼쪽과 오른쪽은 두 번째 접는 선이 180도 완성되고 네 번째 접는 선이 180도 완전히 합쳐지며;왼쪽 및 오른쪽 가이드 휠은 ​​다른 위치에 따라 조정되어 접는 상자를 더 부드럽게 일치시킵니다.하부 베어링은 벨트가 올바르게 작동하도록 지지하고 안내합니다.상부 압력 벨트 플레이트는 다양한 판지 두께에 맞게 위아래로 움직일 수 있습니다.

• 프레스 및 카운팅 섹션

상부 및 하부 변속기의 길이는 조정 가능합니다.지속적인 자동 상자 축적 방법은 상자가 운반 부분에 깔끔하게 들어가는 것을 보장합니다.전기 카운터 자동 장치가 채택되었습니다.공기압 시스템과 압력 이송 시스템을 갖추고 있습니다.다양한 상자 유형 및 용지 품질에 따라 압력을 조정하여 상자를 더 완벽하게 만들 수 있습니다.

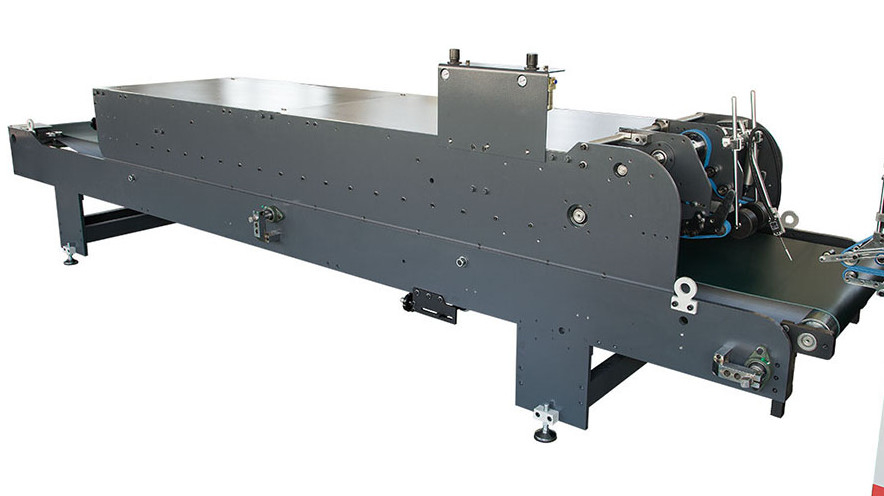

• 컨베이어 섹션:

전면 배플과 연속 푸시 기능을 갖추고 있어 카톤 폴딩 프로세스의 오류를 수정할 수 있습니다.입력 피드 벨트는 독립적인 상부 및 하부 메인 트랜스미션 구조를 채택합니다.입력 벨트는 부드럽고 적당하며 완제품을 부수지 않습니다.전체 운반 부분이 앞뒤로 움직일 수 있습니다.완벽한 품질을 보장하기 위해 고르게 압축되고 깔끔하게 운반됩니다.운반부의 속도는 주 기계 및 광전 장치의 작동 속도에 따라 자동으로 조정될 수 있습니다.속도는 수동 작동 모드로 조정됩니다.일련의 기능 장치는 고무 바퀴로 구성됩니다.

3. 주요 부품 목록

4. 예비 부품 목록

선택 목록:

• 검사 시스템
• 4개의 컨트롤과 2개의 헤드가 있는 접착제 스프레이 시스템
• 양면 테이프용 헤드 2개
• 플라즈마 더블 건
• 윈도우 붙여넣기
