4개의 육 상자 자동 폴더 Gluer 기계 고속 ISO JH-850

고속 자동 폴더 접착제

JH-850-PCW

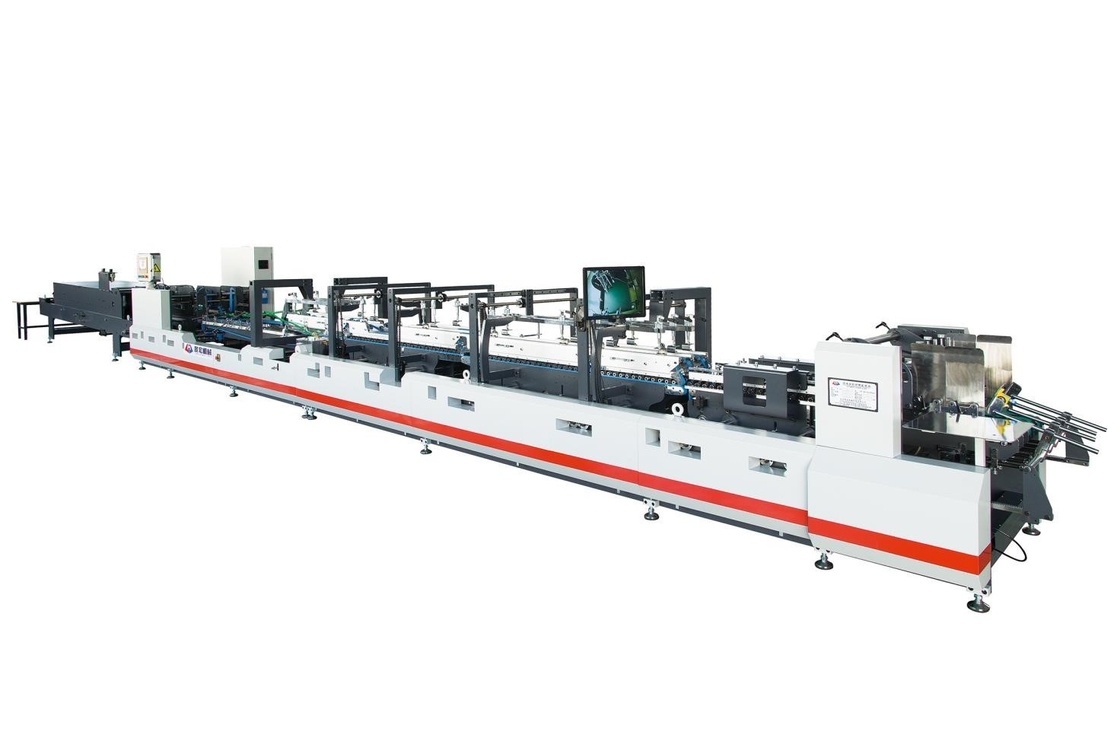

JH-850 고속 자동 폴더 Gluer 기계

1. 소개

▪이 기계는 다중 홈 벨트 전송 구조, 저소음, 안정적인 작동 및 간단한 유지 보수를 채택합니다.

▪이 기계의 모터는 인버터 제어, 자동 속도 조절, 안정적인 절전을 채택합니다.

▪작업은 간단하고 편리한 단면 톱니 막대 조정을 채택합니다 (모터에 의한 자동 조정은 선택 사항입니다).

▪용지 출력은 진동 모터가 장착된 여러 개의 두꺼운 벨트를 채택하여 지속적이고 정확하며 자동 및 용지 공급을 보장합니다.

▪분할된 상부 벨트 플레이트는 특수 디자인과 결합되어 벨트에 장력을 가하지 않고도 제품의 필요에 따라 조정할 수 있습니다.

▪특수 상부 벨트 보드 구조 설계는 탄성 드라이브를 효과적으로 보호하고 부적절한 작동으로 인한 손상을 피할 수 있습니다.

▪작동하기 쉬운 접착제 실린더의 왼쪽과 오른쪽을 조정하기 위해 톱니 막대를 채택한 하부 접착제 실린더를 제공하십시오 (관련 접착제 스프레이 시스템을 선택해야 함).

▪터치 스크린 및 PLC 제어 시스템, 원격 제어 운영 체제, 광전 계수, 정량 계수, 자동 종이 발차기 장치를 사용하십시오.잉크젯 장치, 보다 포괄적인 기능;

▪운반 압력 테이블은 특수 재료를 채택하고 기압으로 압력을 조정하며 완벽한 제품을 보장하기 위해 스폰지 벨트가 장착되어 있습니다.

▪하나의 육각 렌치는 작동하기 쉬운 모든 조정 액세서리를 조정할 수 있습니다.

▪이 기계는 2중 및 4중 후크 바닥 판지 및 라미네이트 포장 상자를 생산할 수 있습니다.

▪이 기계는 4/육각 상자 기능을 추가할 수 있습니다.

2. 기술적인 매개변수:

ㅏ.JH-850-PC 사양:

• 적용 가능한 용지 품질: 흰색 판지(250-800gsm), 판지에서 판지로 적층.
• 급지 방법: 흡입 벨트를 올바르게, 자동으로 그리고 지속적으로 사용
• 상자 폭: 128mm-850mm
• 기계적 크기(L×W×H/M): 15.8×1.39×1.5
• 접착제: 용질
• 총 중량(대략): 7.5T
• 필요 전력: 약 21KW
• 기계적 속도: 450m/분

B. 구성 요소:

피더 섹션, 정렬 섹션, 사전 접힘 섹션, 접착 섹션, 폴딩 성형 섹션, 프레스 섹션 및 컨베이어 섹션의 7개 모듈로 나뉩니다.

• 피더 섹션

▪ 급지부는 독립적인 모터 구동 시스템을 갖추고 있으며 급지 모드는 호스트와 동기화됩니다.

▪ 30mm 두께의 급지 벨트 6개;10mm 금속판은 수평으로 조정되어 너비를 설정합니다.

▪ 엠보싱 파워 가이드 휠은 ​​용지 출력 벨트를 안내합니다.제품 스타일에 따라 왼쪽과 오른쪽을 조절할 수 있는 배플이 좌우측에 장착되어 있습니다.

▪ 실제 샘플에 따라 비대칭 길이를 조정하기 위해 용지 섹션에 3개의 용지 배출 나이프가 장착되어 있습니다.

▪ 진동 장치는 모터와 협력하여 용지를 정확하고 빠르게, 지속적으로 자동 공급합니다.

▪ 용지 공급 섹션은 400MM 높이의 용지를 쌓을 수 있으며, 원활한 용지 공급을 보장하기 위해 울 휠이 있는 먼지 제거 장치가 장착되어 있습니다.

▪작업자는 모든 작동 영역에서 급지 스위치를 제어할 수 있습니다.

• 얼라인먼트 섹션

▪ 급지부에서 보내온 판지는 교정부에서 교정하여 이송의 정확성을 확보할 수 있습니다.

▪ 상단 드라이브 압력은 다양한 판지 두께에 맞게 위아래로 조정할 수 있습니다.

• 사전 접기 섹션:

▪특별한 디자인은 첫 번째 접는 선을 180도, 세 번째 접는 선을 165도 미리 접을 수 있습니다.상자를 쉽게 열 수 있습니다.

▪4/6 진드기 방지 시스템(옵션 장치)을 설치하도록 업그레이드할 수 있습니다.

• 접착 섹션

▪후크 하단 조합, 조정 메커니즘, 이상적이고 유연한 디자인, 빠르고 쉬운 작동을 갖추고 있습니다.

▪분할된 상부 벨트 플레이트는 특수 디자인과 결합되어 벨트에 장력을 가할 필요 없이 제품의 필요에 따라 팽창 및 수축을 조정할 수 있습니다.

▪하단 접착제 실린더는 양쪽에 하나씩 장착되어 있으며 용량이 크며 실제 상황에 따라 선택됩니다.접착제 실린더의 접착제 볼륨은 조정 가능하고 안정적이며 유지 관리가 쉽습니다.제공된 접착제 휠의 두께는 4mm이며 고객의 특별한 요구 사항에 따라 선택할 수도 있습니다.접착제 실린더는 강하고 내구성이 뛰어난 스테인레스 스틸 소재입니다.

▪하단 접착제는 4세트의 후크 하단 장치로 완성됩니다.

▪하단 벨트는 30MM, 상단 벨트는 20MM이며 상단 압력 벨트 플레이트는 다양한 판지 두께에 맞게 위아래로 움직일 수 있습니다.

• 폴딩 성형 섹션

▪3판 구조

▪두 번째 접는 선은 180도이고 네 번째 접는 선은 180도입니다.

▪특수 설계 폴딩 섹션의 왼쪽 및 오른쪽 이송 벨트의 속도를 개별적으로 조정하여 박스 블랭크의 이동 방향을 수정하여 직선 이송을 보장할 수 있습니다.

• 프레스 섹션

▪광전 카운터를 사용하여 자동으로 용지를 픽업하고 물 분사 이중 목적 시스템.

▪용지 걸림 감지 장치.

▪상단 및 하단 벨트의 조정은 간단하고 조작하기 쉽습니다.

▪그만큼종이박수 기능은 선택 사항입니다.

• 컨베이어 섹션:

▪왼쪽 및 오른쪽 2판 모바일 스택 프레스 벨트는 제품의 스택 요구 사항에 따라 온라인으로 조정하여 생산 효율성을 향상시킬 수 있습니다.

▪상자 더미의 오목한 부분을 누르기 위해 특별한 여분의 스폰지 벨트가 사용됩니다.

▪조정하기 쉬운 공압 조정은 적합의 균일한 압력을 효과적으로 보장할 수 있습니다.

▪자동 모드에서는 호스트 비율과 연동되어 생산 스태킹의 안정성을 향상시킵니다.

3. 주요 부품 목록

4. 예비 부품 목록

선택 목록:

• 검사 시스템
• 양면 테이프용 헤드 2개
• 플라즈마 더블 건 USD 10,000
• 창 접착제

예비 부품 목록 추천
